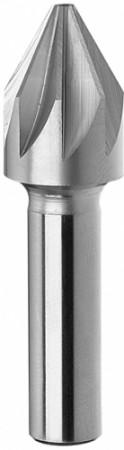

Upuštači
.
DIN 334-A,B

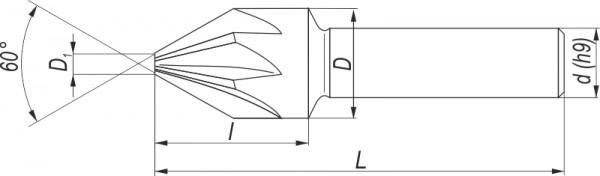

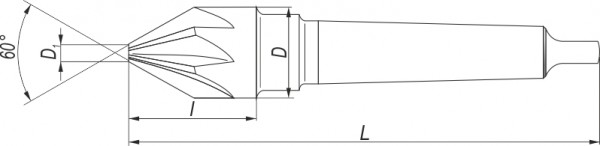

| → DIN 334-A | → DIN 334-B | ||||||||
D |
D1 |
I |
Z |
L |
d |
index 0641-261- |
L |
Nr stožka MT/Hº |
index 0641-261- |
| 8 | - | - | 6 | 50 | 8 | -200-010 | - | - | - |
| 10 | 2 | 18 | 6 | 50 | 8 | -200-015 | - | - | - |
| 12,5 | 2 | 18 | 6 | 50 | 8 | -200-020 | - | - | - |
| 16 | 3,2 | 24 | 8 | 60 | 10 | -200-025 | 100 | 1 | -210-010 |
| 20 | 5 | 27 | 8 | 63 | 10 | -200-030 | 120 | 2 | -210-015 |
| 25 | 7 | 33 | 9 | 69 | 10 | -200-035 | 125 | 2 | -210-020 |
| 31,5 | 9 | 40 | 10 | - | - | - | 132 | 2 | -210-025 |
| 40 | 12 | 45 | 12 | - | - | - | 160 | 3 | -210-030 |
| 50 | 16 | 50 | 12 | - | - | - | 170 | 3 | -210-035 |
| 63 | 20 | 58 | 14 | - | - | - | 200 | 4 | -210-040 |
| 80 | 25 | 73 | 16 | - | - | - | 215 | 4 | -210-045 |
| ! Po specijalnim porudžbinama ravimo alat i drugih dimenzija |
